贴片加工为什么要求PCB做拼板呢？
贴片加工行业经常听到一个叫法：pcb拼板。pcb拼板工艺是贴片加工行业非常常见的，有诸多好处，今天就跟大家讲讲为什么要pcb做拼板作业。

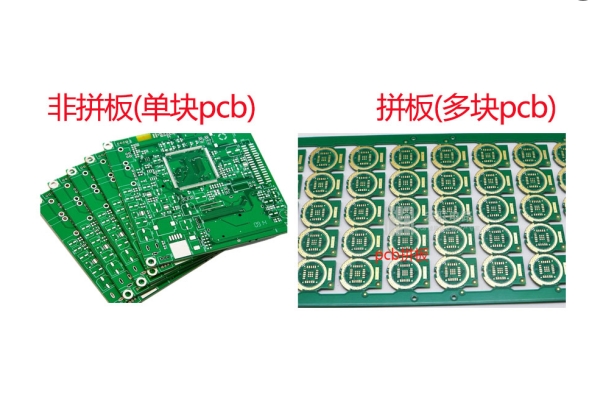

下图是pcb拼板与非拼板的对比图，拼板是多块相同小pcb拼接在一块整板上，而非拼板则是单块板
贴片加工为什么要拼板作业呢？优势有哪些？
1）降低成本
拼板可以减少单个pcb贴装的时间和成本，提高smt贴片机的贴装头工作效率
2）提高生产率
拼板可以提升印刷、贴片和焊接的效率，这样可以提升生产线的产能
3）节约材料
拼板可以将大量小板拼接成整板，通过拼板减少pcb板材的浪费，提高面积利用率
4）降低仓储 和物流费用
大尺寸的拼板可以节约物流和存储成本
贴片加工拼板有哪些拼板工艺方式？

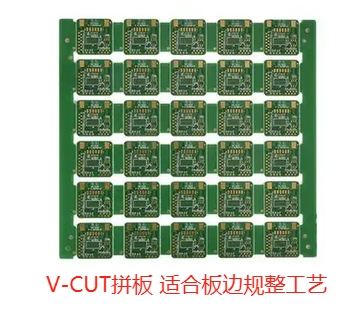

1）V-cut拼板工艺
V-CUT拼板工艺适用于规整的板子，适合边界都是直线

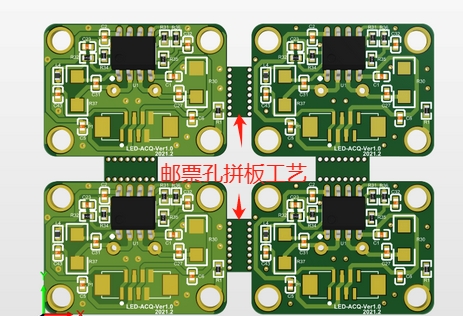

2）邮票孔拼板工艺
邮票孔工艺拼板适合不规则的板子，通过邮票孔相连接实现拼板工艺

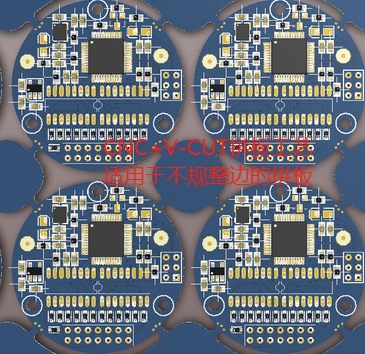

3）CNC+V-CUT拼板工艺
这种工艺适合板边有元件的pcb板，通过加工艺边形式拼板，中间留间距
