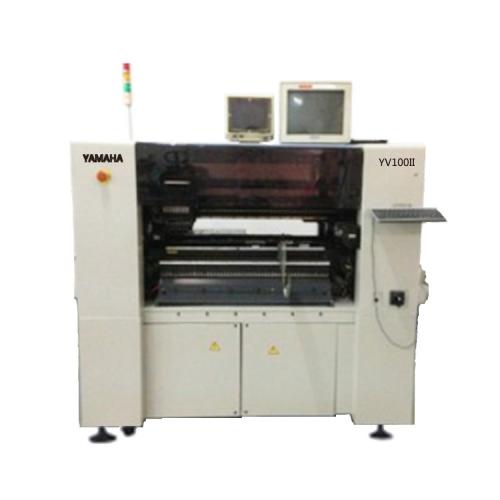

Yamaha YV100II贴片机规格

芯片理论速度0.25sec /芯片
安装范围1005〜qfp'sqp'soj'plcc（25mm）bga（0.4p）
定位精度为正负0.08mm
PCB尺寸l460 * w250（最大）/ l50 * w50（最小）
设备尺寸l1650 * w1350 * h1810
最大功率4KVA
设备重量1300kg

机械结构简单，铸造框架制成，确保耐用性和稳定性，

电路控制部门不复杂，维修方便。 DOS操作系统

菜单相对简单，易于操作，一个工作头，8个吸嘴，

可以张贴材料的尺寸，您可以安装精密相机

提高放置精度。 理论速度为每小时14400点，

实际生产能力约8000台，适合小批量生产。

雅马哈YV100II参数
1.基于可靠性的高速机基本结构
2.支架的保护组件
3.0.25秒/ CHIP高速安装
4个可安装0.5英尺间距32mm QFP
5.高速图像处理
6.2摄像机减少了生产时间
7.新设计的高刚性框架
8.增加轴的速度
9.可以处理各种组件
10.最适合带有8线头的计算机SIMM生产
基板尺寸：L600 * W400（最大）/ L50 * W50（最小）
基板厚度0.4-3.0
基板输送方向右-左
安装精度±0.1mm / CHIP±0.08 / QFP
安装速度0.25秒/ CHIP 1.7秒/ QFP
原稿类型色带原稿：100（最大，带转换的8MM）
纸盒原件：80种（TMAX，YTF使用）
供应8-56mm宽带原形，棒，散装，托盘
放置原稿1005〜QFP'SQP'SOJ'PLCC（25mm）BGA（0.4p）
电源三相AC220 / 208/230/240/380/400 / 416V±10％，50 / 60HZ
电源4KVA
压力在0.55MPA以上，350MIN
尺寸L1650 * W1350 * H1810
重量1300KG
贴片速度12000（谷物/小时）
重量1300（公斤）
