fuji/富士贴片机 NXT II模组型高速多功能贴片机参数
| M3 II | M6 II | M6 IISP | |
|---|---|---|---|
| 対象电路板尺寸(L × W) | 48mm×48mm～534mm×510mm（双搬运轨道規格） 48mm×48mm～534mm×610mm（単搬运轨道規格） ※双搬运轨道(Ｗ)时最大280mm、超过280mm时変为単搬运轨道搬运。 | 48mm×48mm～520mm×510mm （双搬运轨道規格） 48mm×48mm～520mm×610mm （単搬运轨道規格） | |
| 元件种类 | MAX20种类（8mm料帯換算） | MAX45种类（8mm料帯換算） | MAX44种类（8mm料帯換算） |
| 电路板加载时间 | 双搬运轨道：连续运转时 O sec, 単搬运轨道:2.5 sec (M3 II各模组间搬运), 3.4 sec(M6 II/M6 IISP各模组间搬运) | ||
| 贴装精度/涂敷位置精度 (以基准定位点为基准) | V12/H12HS：±0.038(±0.050) mm (3σ) cpk≧1.00※H08M/H04S：±0.040mm (3σ) cpk≧1.00H08/H04/0F：±0.050mm (3σ) cpk≧1.00H02/H01/G04：±0.030mm (3σ) cpk≧1.00GL：±0.100mm (3σ) cpk≧1.00 ※土0.038mm是在本公司最合适条件下測定的矩形芯片(高精度调整)贴装精度。 | H12HS：±0.038mm(3σ)H02/H01/G04：±0.010mm(3σ) | |
| 产能 | V12：26,000 cphH12HS：22,500 cphH08：10,500 cphH04S：9,500 cphH04：6,500 cphH02：5,500cphH01：4,200 cphG04：6,800 cph0F：不可搭载GL：16,363 dph（0.22sec/dot） | V12：26,000 cphH12HS：22,500 cphH08M：13,000 cphH08：10,500 cphH04S：9,500 cphH04：6,500 cphH02：5,500 cphH01：4,200 cphG04：6,800 cph0F：3,000 cphGL：16,363 dph（0.22sec/dot） | V12：不可搭载H12HS：18,500 cphH02：4,700 cphH01：3,500 cphG04：6,200 cph |
| 対象元件 | V12/H12HS：0402～7.5mm×7.5mmH08M：0603～45mm×45mmH08：0402～12mm×12mmH04S/H04：1608～38mm×38mmH02/H01/0F：1608～74mm×74mm（32mm×180mm）G04：0402～15mm×15mm高度：最大3.0mm高度：最大13mm高度：最大6.5mm高度：最大6.5/9.5mm高度：最大25.4mm高度：最大6.5mm | ||
| 模组宽度 | 320mm | 645mm | |
| 机器尺寸 | L：1295mm（M3 II×4, M6 II×2） / L：645mm（M3 II×2, M6 II） W：1900.2mm H：1474mm（M3 II） / 1476mm（M6 II,M6 IISP） | ||
| 元件供应装置 | |
|---|---|
| 智能供料器 | 对应8・12・16・24・32・44・56・72・88・104 mm 宽度料帯 |
| 管裝供料器 | 4≦元件宽≦15mm(6≦料管宽≦18mm),15≦元件宽≦32mm(18≦料管宽≦36mm) |
| 料盘単元 | 对应料盘尺寸 135.9 × 322.6mm(JEDEC规格)(料盘単元M)，276×330 mm (料盘単元LT), 143×330 mm (料盘単元LTC) |
| 选项 |
|---|
| ●料盘供料器 ●PCU II （供料托架更换単元） ●MCU (模组更换単元) ●管理电脑置放台 ●FUJI CAMX Adapter ●Fujitrax |

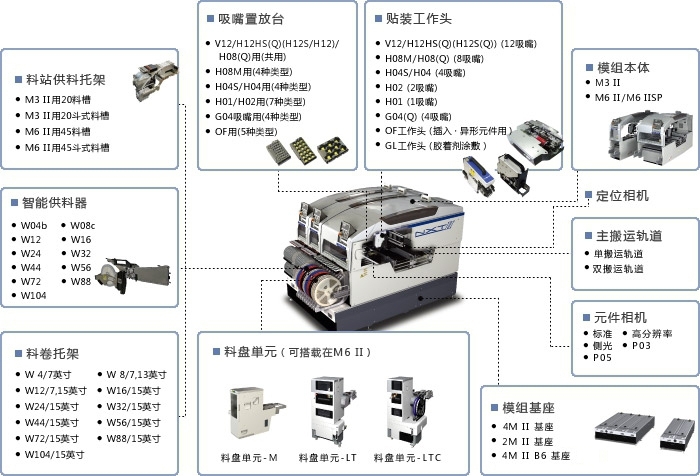

NXTII是唯一具有真正模组理念的机器。
可以自由地进行贴装工作头或者元件供应单元、搬运轨道类型等各单元的组合，提供适合于各种顾客的最佳机器配置。
可以不使用工具简单地进行包含贴装工作头等单元的更换作业
双搬运轨道机可以同时生产异种电路板。
此外，因为运板或传输板时间为零，提高了生产率
NXTII可以以模组或者贴装工作头等为单位进行更换和追加，从而用最小的投资满足了需要增加的生产量。
在生产线之间移动模组可以始终保持各条生产线处于最佳的生产能力
NXTII的扩展性对于涂敷胶着剂、PoP贴装、裸晶片贴装等新的生产形式，不需要导入专用的设备就能通过更换单元进行对应。
也准备了对应插入元件的工作头，可以用SMT生产线内的装置对应在SMT生产线后道工序上的手工作业
