M3 IIc | M6 IIc | |
対象电路板尺寸(L × W) | 48mm×48mm～250mm×290mm（双搬运轨道規格） | 48mm×48mm～534mm×290mm（双搬运轨道規格） |
元件种类 | MAX20种类（8mm料帯換算） | MAX45种类（8mm料帯換算） |
电路板加载时间 | 双搬运轨道：连续运转时O sec, 単搬运轨道:2.5 sec (M3 IIc各模组间搬运), 3.4 sec(M6 IIc各模组间搬运) | |
贴装精度/涂敷位置精度 | V12/H12HS：±0.038(±0.050) mm (3σ) cpk≧1.00※H04S：±0.040mm (3σ) cpk≧1.00H08：±0.050mm (3σ) cpk≧1.00H02/H01/G04：±0.030mm (3σ) cpk≧1.00GL：±0.100mm (3σ) cpk≧1.00
| V12/H12HS：±0.038(±0.050) mm (3σ) cpk≧1.00※H08M/H04S：±0.040mm (3σ) cpk≧1.00H08/OF：±0.050mm (3σ) cpk≧1.00H02/H01/G04：±0.030mm (3σ) cpk≧1.00GL：±0.100mm (3σ) cpk≧1.00
|
产能 | V12：26,000 cph（V-Advance 27,500cph）H12HS：22,500 cphH08：10,500 cphH04S：9,500 cphH02：5,500cphH01：4,200 cphG04：6,800 cphGL：16,363 dph（0.22sec/dot）
| V12：26,000 cphH12HS：22,500 cphH08M：13,000 cphH08：10,500 cphH04S：9,500 cphH02：5,500 cphH01：4,200 cphG04：6,800 cph0F：3,000 cphGL：16,363 dph（0.22sec/dot）
|
対象元件 | V12/H12HS：0402～7.5mm×7.5mmH08M：0603～45mm×45mmH08：0402～12mm×12mmH04S：1608～38mm×38mmH02/H01/0F：1608～74mm×74mm（32mm×180mm）G04：0402～15mm×15mm 高度：最大3.0mm高度：最大13.0mm高度：最大6.5mm高度：最大6.5mm高度：最大25.4mm高度：最大6.5mm
| |
模组宽度 | 320mm | 645mm |
机器尺寸 | L：1295mm（M3 IIc×4, M6 IIc×2） / 645mm（M3 IIc×2, M6 IIc） | |
元件供应装置 | |
智能供料器 | 对应4･8･12･16･24･32･44･56･72･88･104 mm 宽度料帯 |
管裝供料器 | ４≦元件宽≦15mm(6≦料管宽≦18mm), 15≦元件宽≦32mm(18≦料管宽≦36mm) |
料盘単元 | 对应料盘尺寸 135.9 × 322.6mm(JEDEC规格)(料盘単元-M), 276×330 mm (料盘単元-LT), 143×330 mm (料盘単元-LTC) |
选项 |

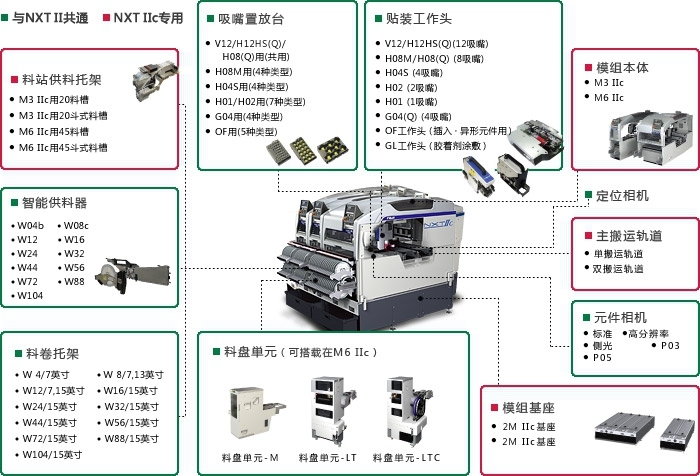

●料盘供料器 ●PCU IIc （供料托架更换単元） ●MCU IIc (模组更换単元) ●管理电脑置放台 ●FUJI CAMX Adapter ●Fujitrax |
富士贴片机NXTⅡc实现了1模组的占有面积仅为0.46m2的极限紧凑化。
全部承袭了NXTⅡ的理念，提高了约40％的面积生产率，实现了行业最高的面积生产率。（59,617cph/m2)
云顶国际将元件供应位置向电路板一侧移近后，可以更进一步提高生产率。（26,000cph→27,500cph）
※只对应V12工作头
云顶国际NXTⅡ以及NXTⅡc，在生产中可以装卸供料器，因此可以不停止机器补充元件。
对于料盘元件，也可以在生产中补充元件。
准备了也可对应料带拼接的各种丰富的工具
